DPU-30A
φ30タイプ。材質による感度変化が少ない。
φ30タイプの渦電流センサ。独自の仕組みで材質による影響が少ないことが特徴。
センサヘッドφ30(ケースネジM16)のセンサです。ケーブル直出しの対応や、その他のセンサ同様に形状のカスタマイズが可能です。
同シリーズセンサ
DPU-10A
DPU-20A
DPU-40A
DPU-50A
DPU-60A
DPU-80A
DPU-100A
適合変換器
AEC-37
AEC-37MS
特長・特注仕様
耐高温タイプMax120℃
耐圧・耐真空・耐水タイプなど製作します。
センサ全長などご希望の寸法で製作可。
ケーブル直出しタイプも製作可
センサヘッド部のみのタイプ製作可。
DPU-30 センサ仕様
| 適合変換器 | AEC-3730 | AEC-37MS |
| 測定範囲 | 0～15㎜(α0:0㎜) | 0～15㎜(α0:0㎜) |
| 出力 | ±5V(1.5mm/V) | ±5V(1.5mm/V) |
| 分解能 | 5μm | 8μm |
| 直線性 | 1.5㎜～13.5㎜まで±0.5％/FS その他3％ | 1.5㎜～13.5㎜まで±0.5％/FS その他3％] |
| 使用温度範囲 | -20℃～＋80℃ | -20℃～＋80℃ |
| 温度特性※ | -20℃～＋80℃の変化で±1.5μm/℃ | -20℃～＋80℃の変化で±1.5μm/℃ |
| 締付トルク | 29N・ｍ | 29N・ｍ |
| 重量 | 約112g | 約112g |
※上記温度特性は参考値となります。
標準適合ケーブル
DPC型ケーブル

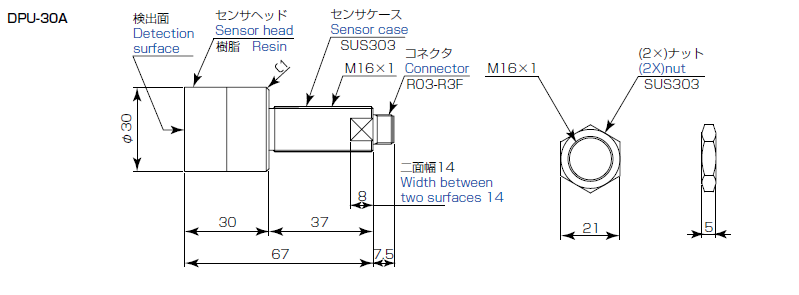

外観寸法
特注形状
DPU-30A-002-XYZ
DPU-30A-007-XYZ
出力特性・直線性

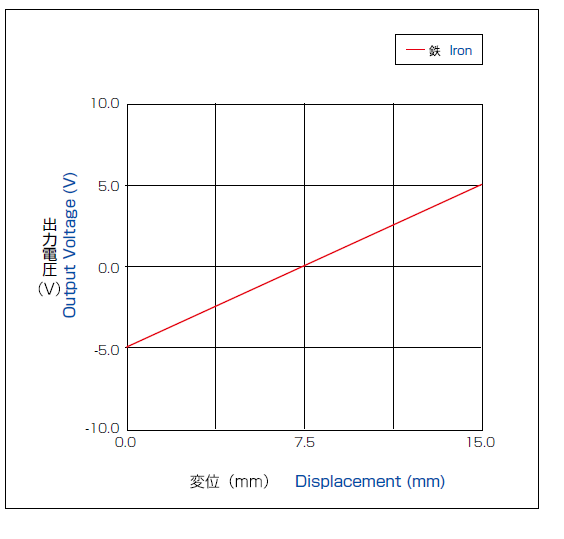

出力特性

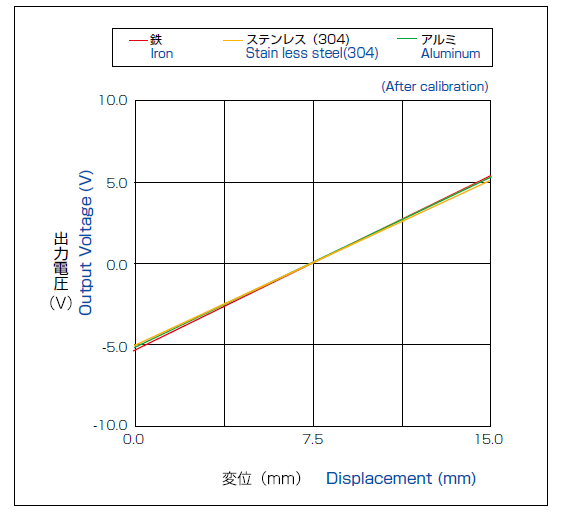

ターゲット材質による直線性の変化(校正後)
