PF-05
PF-05型 φ5.1タイプ。シールド型で周囲の影響を受けづらい
φ5.1ヘッドのシールドタイプセンサ。シールド型の為、周囲環境の変化を受けない仕様になっています。
センサヘッドφ5.1(ケーズネジM6)タイプのセンサです。豊富な特注形状の実績があり、お客様の試験環境に合わせた形状での製作が可能です。
同シリーズセンサ
PF-02
PF-03
PF-07
適合変換器
CFC
CFCMS
特長・特注仕様
シールド型で周囲の影響を受けない
センサ温度ドリフトが約半分(当社比)
ターゲット形状が1:1でも安定直線性実現
センサ全長などご希望の寸法で製作可
PF-05 センサ仕様
| 適合変換器 | CFC-05 | CFCMS-M |
| 測定範囲 | 0～1.6㎜(α0:0㎜) | 0～1.6㎜(α0:0㎜) |
| 出力 | ±4V | ±4V |
| 分解能 | 1.2μm | 1.5μm |
| 直線性 | 0.2㎜～1.4㎜まで±1%/FS その他3%/FS | 0.2㎜～1.4㎜まで±1%/FS その他3%/FS |
| 使用温度範囲 | -20℃～＋140℃ | -20℃～＋140℃ |
| 温度特性※ | -20℃～＋140℃の変化で±0.5μm/℃ | -20℃～＋140℃の変化で±0.5μm/℃ |
| 締付トルク | 1.35N・m | 1.35N・m |
| 重量 | 約11g | 約11g |
※上記温度特性は参考値となります。
標準適合ケーブル
PC-03YY
PCT-03NYY

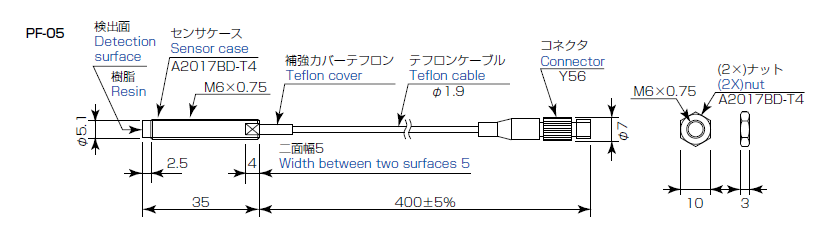

外観寸法
特注形状
PF-05-016
PF-05-019
出力特性・直線性

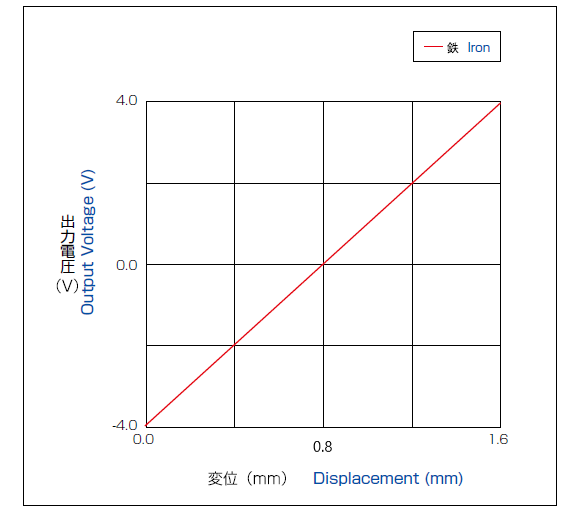

出力特性

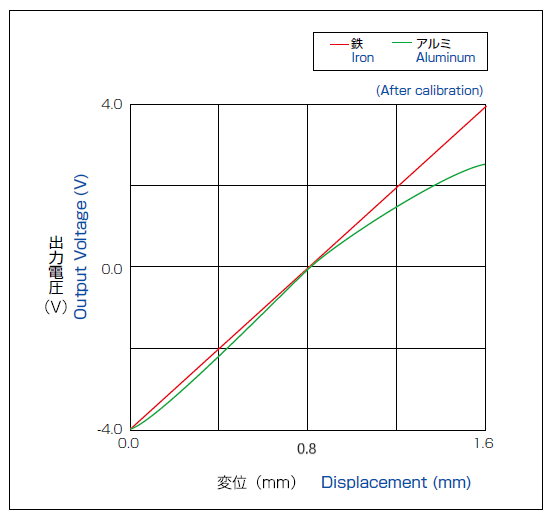

ターゲット材質による直線性の変化(校正後)
