PF-07
PF-07型 φ7タイプ。シールド型で周囲の影響を受けづらい
Φ10.5ヘッドのシールドタイプ。特注形状対応可。
センサヘッドφ10.5(ケーズネジM12)のセンサです。特注対応も可能なため、必要に応じてオーダーいただくことが可能です。
同シリーズセンサ
PF-02
PF-03
PF-05
適合変換器
CFC
CFCMS
特長・特注仕様
シールド型で周囲の影響を受けない
センサ温度ドリフトが約半分(当社比)
ターゲット形状が1:1でも安定直線性実現
センサ全長などご希望の寸法で製作可
PF-07 センサ仕様
| 適合変換器 | CFC-07 | CFCMS-M |
| 測定範囲 | 0～2.0㎜(α0:0.4㎜) | 0～2.0㎜(α0:0.4㎜) |
| 出力 | ±4V | ±4V |
| 分解能 | 1.6μm | 2μm |
| 直線性 | 0.2㎜～1.8㎜まで±1%/FS その他3%/FS | 0.2㎜～1.8㎜まで±1%/FS その他3%/FS |
| 使用温度範囲 | -20℃～＋140℃ | -20℃～＋140℃ |
| 温度特性※ | -20℃～＋140℃の変化で±0.8μm/℃ | -20℃～＋140℃の変化で±0.8μm/℃ |
| 締付トルク | 13N・m | 13N・m |
| 重量 |
※上記温度特性は参考値となります。
標準適合ケーブル
PC-03YY
PCT-03NYY
外観寸法
特注形状
PF-07-010-XYZ
PF-07-011-XYZ
出力特性・直線性

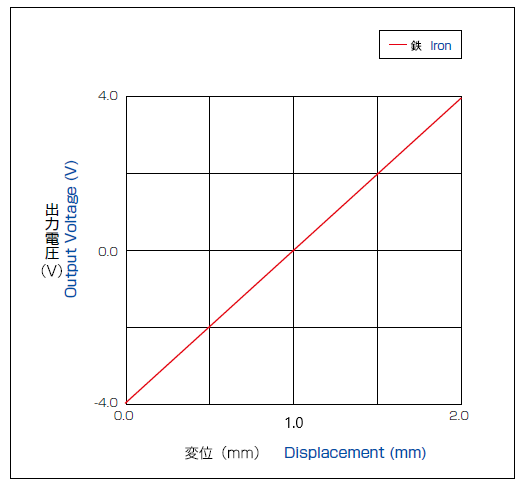

出力特性

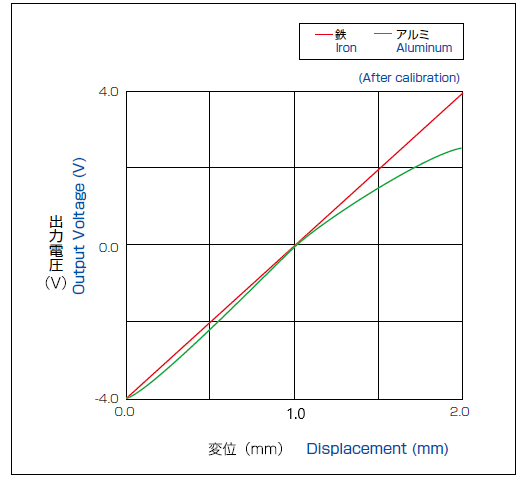

ターゲット材質による直線性の変化(校正後)
