PU-01
PU-01型 超小型センサ(Φ0.93±0.1)
φ1タイプの超小型センサ。小さなスペースに取り付けが可能
電子応用製品の中で最小のセンサです。非常に小型の為、小さなスペースしか確保できないような試験設備でも計測が可能です。
同シリーズセンサ
PU-015A
PU-02A
PU-03A
PU-05
PU-07
PU-09
PU-14
PU-20
PU-30
PU-40
適合変換器
AEC-55
AEC-55MS
AEC-55HFL
特長・特注仕様
超小型センサ。
耐真空・耐水タイプなど製作いたします。
センサ全長などご希望の寸法で製作可能。
Φ1.8×9㎜シールドタイプ実績あり。
PU-01 センサ仕様
| 適合変換器 | AEC-5501 | AEC-55MS-SA |
| 測定範囲 | 0～0.15㎜(α0:0㎜) | 0～0.15㎜(α0:0㎜) |
| 出力 | 0～1.5V(0.1mm/V) | 0～1.5V(0.1mm/V) |
| 分解能 | 0.5μm | 0.8μm |
| 直線性 | ±3%以内(フルスケールに対し) | ±3%以内(フルスケールに対し) |
| 使用温度範囲 | -20℃～＋120℃ | -20℃～＋120℃ |
| 温度特性※ | -20℃～120℃の変化で±0.3μm/℃ | -20℃～120℃の変化で±0.3μm/℃ |
| 重量 | 約0.01g※センサケーブルなどを含め約3g | 約0.01g※センサケーブルなどを含め約3g |
※上記温度特性は参考値となります。

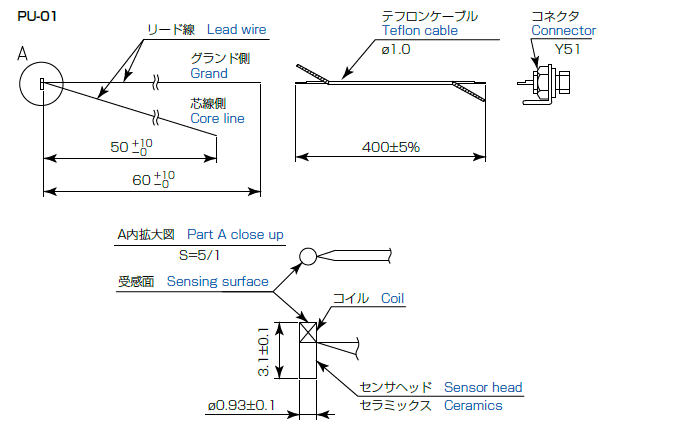

外観寸法
PU-01
構成
標準適合ケーブル
PC-03YY
PCT-03NYY
特注形状
PU-01-002-XYZ
PU-01-003-XYZ
出力特性・直線性

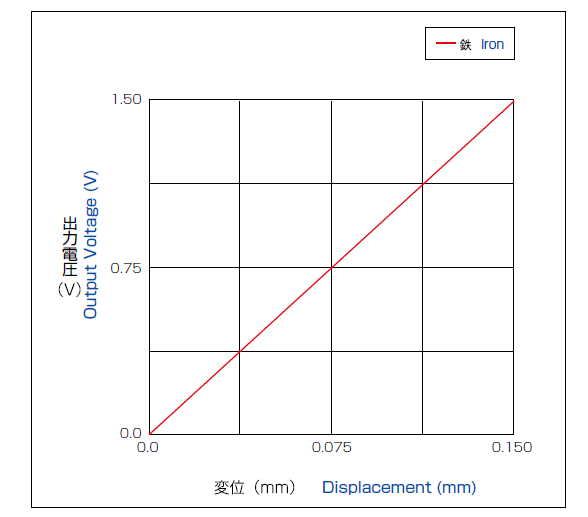

出力特性

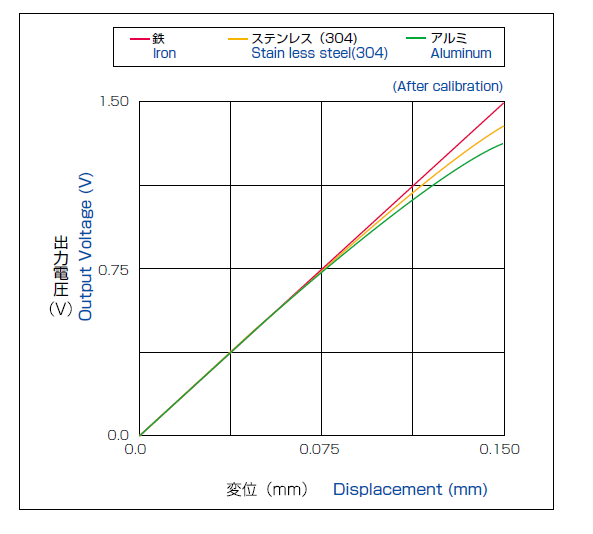

ターゲット材質による直線性の変化(校正後)
