PU-05
PU-05型 φ5タイプ。耐圧・耐水・耐真空実績あり
φ5タイプの渦電流センサ。電子応用のスタンダードセンサ
センサヘッドφ5(ケースネジM6)のセンサです。多くの実績があり、形状のバリエーションや耐環境仕様など幅広い対応が可能です。
同シリーズセンサ
PU-01
PU-015A
PU-02A
PU-03A
PU-07
PU-09
PU-14
PU-20
PU-30
PU-40
適合変換器
AEC-55
AEC-55MS
AEC-55HFL
特長・特注仕様
耐高温タイプMax250℃
耐圧・耐真空・耐水タイプなど製作します。
センサ全長などご希望の寸法で製作可。
センサヘッド部のみのタイプ製作可。
厚さ2㎜、薄型センサ製作可(ケーブル横出し)。
PU-05 センサ仕様
| 適合変換器 | AEC-5505 | AEC-55MS-M | AEC-5505HFL |
| 測定範囲 | 0～2㎜(α0:0.05㎜) | 0～2㎜(α0:0.05㎜) | 0～2㎜(α0:0.05㎜) |
| 出力 | ±5V(0.2mm/V) | ±5V(0.2mm/V) | ±5V(0.2mm/V) |
| 分解能 | 0.3μm | 0.8μm | 0.8μm |
| 直線性 | 0.2～1.8㎜まで±0.5％/FS その他3% | 0.2～1.8㎜まで±0.5％/FS その他3% | 0.2～1.8㎜まで±0.5％/FS その他3% |
| 使用温度範囲 | -20℃～＋180℃ | -20℃～＋180℃ | -20℃～＋180℃ |
| 温度特性※ | -20℃～＋80℃の変化で±0.8μm/℃、＋80℃～＋180℃の変化で±1μm/℃ | -20℃～＋80℃の変化で±0.8μm/℃、＋80℃～＋180℃の変化で±1μm/℃ | -20℃～＋80℃の変化で±0.8μm/℃、＋80℃～＋180℃の変化で±1μm/℃ |
| 締付トルク | 1.35N・m | 1.35N・m | 1.35N・m |
| 重量 | 約15g | 約15g | 約15g |
※上記温度特性は参考値となります。
外観寸法
PU-05
構成
標準適合ケーブル
PC-03YY
PCT-03NYY
特注形状

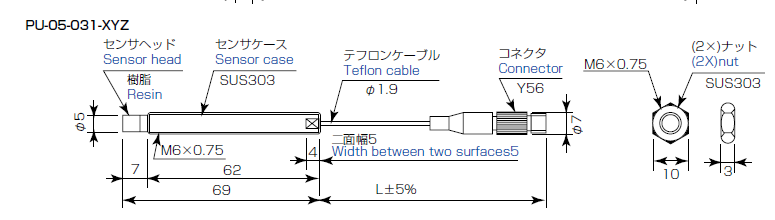

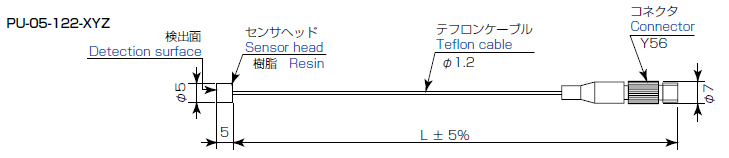

PU-05-122-XYZ
PU-05-031-XYZ
出力特性・直線性

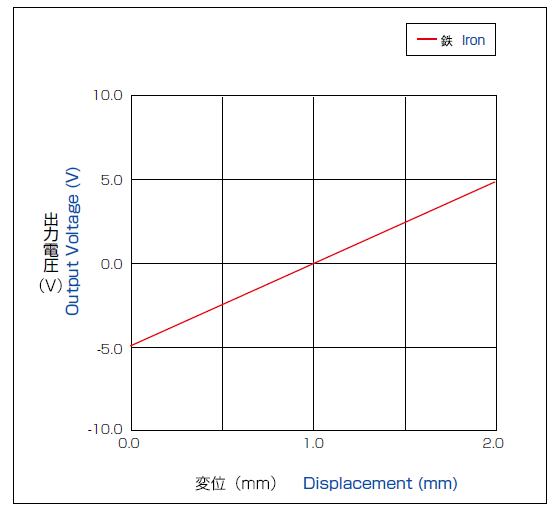

出力特性

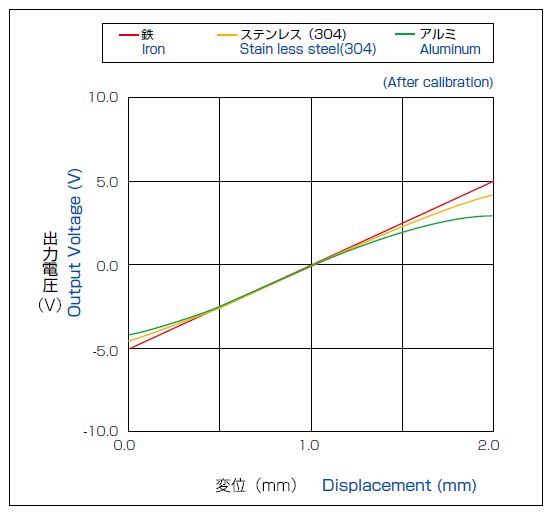

ターゲット材質による直線性の変化(校正後)
