PU-14
PU-14型 φ14タイプ。Oリング使用センサ製作可
Φ14タイプの渦電流センサ。最短5㎜～最長105㎜まで幅広い形状で製作可能
センサヘッドφ14(ケースネジM10)のセンサです。最薄で5㎜形状での製作が可能です。またOリング使用に対応したセンサ形状での製作も可能です。
同シリーズセンサ
PU-01
PU-015A
PU-02A
PU-03A
PU-05
PU-07
PU-09
PU-20
PU-30
PU-40
適合変換器
AEC-55
AEC-55MS
AEC-55HFL
特長・特注仕様
耐圧・耐真空・耐水タイプなど製作します。
センサ全長などご希望の寸法で製作可。
Oリング使用センサも製作可
PU-14 センサ仕様
| 適合変換器 | AEC-5514 | AEC-55MS-Z |
| 測定範囲 | 0～6㎜(α0:0.3㎜) | 0～6㎜(α0:0.3㎜) |
| 出力 | ±5V(0.6mm/V) | ±5V(0.6mm/V) |
| 分解能 | 1μm | 2μm |
| 直線性 | 0.6～5.4㎜まで±0.5％/FS その他3% | 0.6～5.4㎜まで±0.5％/FS その他3% |
| 使用温度範囲 | -20℃～＋120℃ | -20℃～＋120℃ |
| 温度特性※ | -20℃～+120℃の変化で±3μm/℃ | -20℃～+120℃の変化で±3μm/℃ |
| 締付トルク | 8.85N・m | 8.85N・m |
| 重量 | 約33g | 約33g |
※上記温度特性は参考値となります。
外観寸法
PU-14
構成
標準適合ケーブル
PC-03YY
PCT-03NYY
特注形状

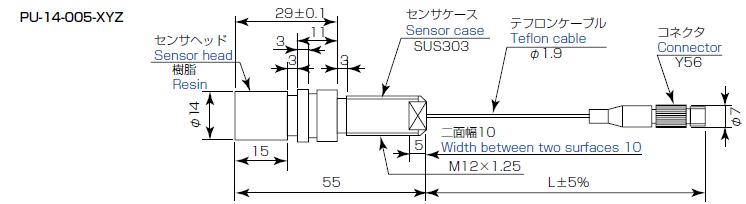

PU-14-005-XYZ

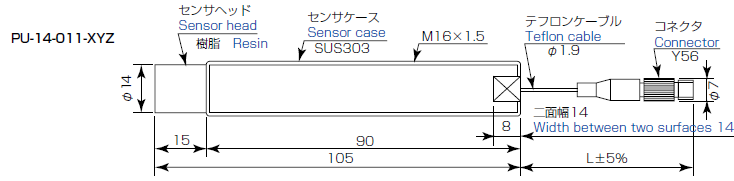

PU-14-011-XYZ
出力特性・直線性

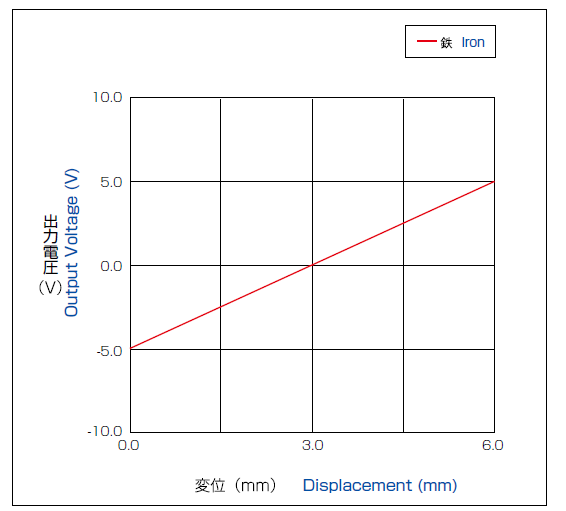

出力特性

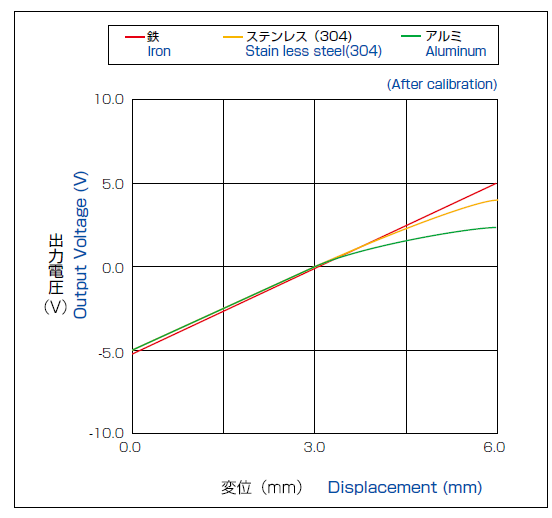

ターゲット材質による直線性の変化(校正後)
