PU-09

PU-09型 φ9タイプ。耐圧・耐水・耐真空製作可能

PU-09
PU-09

φ9タイプの渦電流センサ。薄さ3.5㎜実績あり

センサヘッドφ9(ケースネジM10)のセンサです。センサヘッド部分のみのタイプも製作可能です。

同シリーズセンサ

適合変換器

特長・特注仕様

耐高温タイプMax150℃


耐圧・耐真空・耐水タイプなど製作します。


センサ全長などご希望の寸法で製作可。


センサヘッド部のみのタイプ製作可。


PU-09 センサ仕様

適合変換器AEC-5509AEC-55MS-M
測定範囲0~4㎜(α0:0.2㎜)0~4㎜(α0:0.2㎜)
出力±5V(0.4mm/V)±5V(0.4mm/V)
分解能0.5μm1μm
直線性0.4~3.6㎜まで±0.5%/FS その他3%0.4~3.6㎜まで±0.5%/FS その他3%
使用温度範囲-20℃~+120℃-20℃~+120℃
温度特性※-20℃~0℃の変化で±1.6μm/℃、0℃~+80℃の変化で±1μm/℃、+80℃~+120℃の変化で±1.6μm/℃-20℃~0℃の変化で±1.6μm/℃、0℃~+80℃の変化で±1μm/℃、+80℃~+120℃の変化で±1.6μm/℃
締付トルク8.85N・m8.85N・m
重量約31g約31g
※上記温度特性は参考値となります。

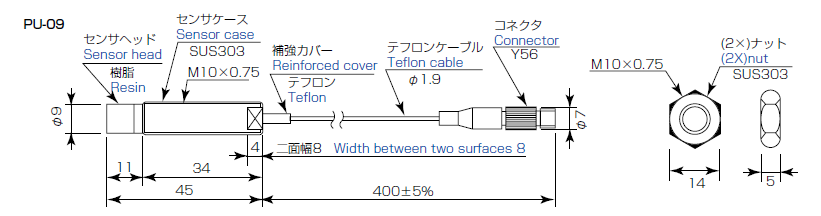

外観寸法

PU-09

PU-09

構成

構成

標準適合ケーブル

PC-03YY

PC-03YY

PCT-03NYY

PCT-03NYY

特注形状

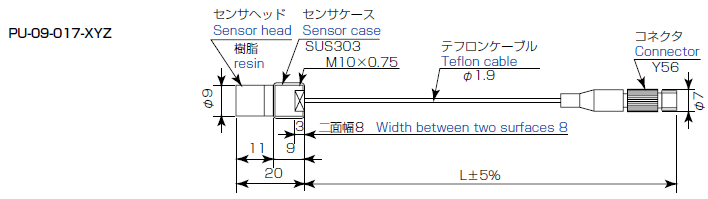

PU-09-017-XYZ

PU-09-017-XYZ

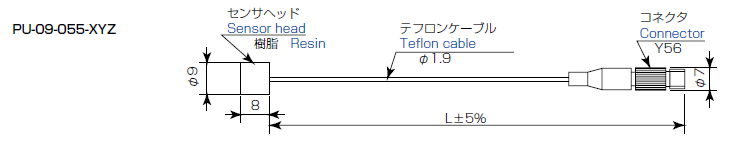

PU-09-055-XYZ

PU-09-055-XYZ

出力特性・直線性

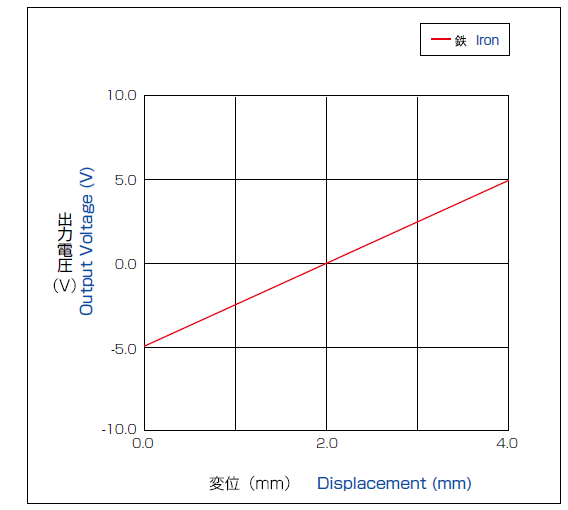

出力特性
出力特性・直線性

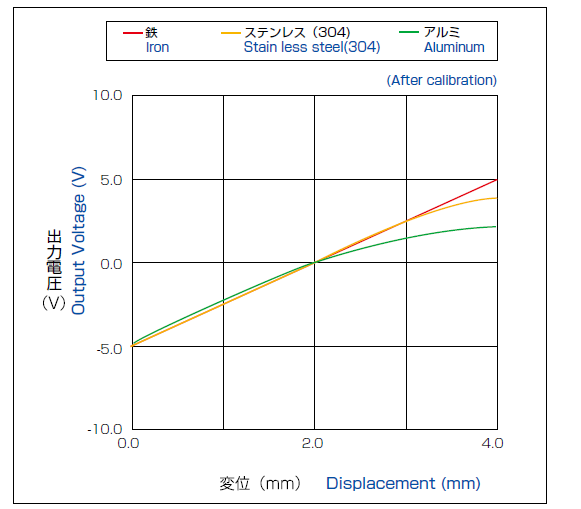

ターゲット材質による直線性の変化(校正後)
