PU-20
PU-20型 φ20タイプ。センサヘッド部のみのタイプも製作可
φ20タイプの渦電流センサ。センサ全長のカスタマイズが可能。
センサヘッドφ20(ケースネジM12)のセンサです。耐圧・耐水・耐高圧などの各種環境仕様への対応可能です。
同シリーズセンサ
PU-01
PU-015A
PU-02A
PU-03A
PU-05
PU-07
PU-09
PU-14
PU-30
PU-40
適合変換器
AEC-55
AEC-55MS
AEC-55HFL
特長・特注仕様
耐圧・耐真空・耐水タイプなど製作します。
センサ全長などご希望の寸法で製作可。
センサヘッド部のみのタイプ製作可。
PU-20 センサ仕様
| 適合変換器 | AEC-5520 | AEC-55MS-Z |
| 測定範囲 | 0～8㎜(α0:0.4㎜) | 0～8㎜(α0:0.4㎜) |
| 出力 | ±5V(0.8mm/V) | ±5V(0.8mm/V) |
| 分解能 | 1μm | 2μm |
| 直線性 | 0.8～7.2㎜まで±0.5％/FS その他3% | 0.8～7.2㎜まで±0.5％/FS その他3% |
| 使用温度範囲 | -20℃～＋120℃ | -20℃～＋120℃ |
| 温度特性※ | -20℃～+120℃の変化で±4μm/℃ | -20℃～+120℃の変化で±4μm/℃ |
| 締付トルク | 18.5N・m | 18.5N・m |
| 重量 | 約52g | 約52g |
※上記温度特性は参考値となります。

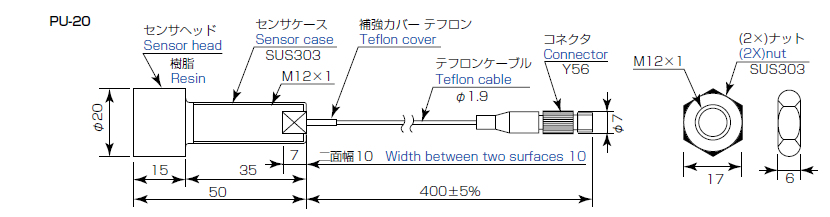

外観寸法
PU-20
構成
標準適合ケーブル
PC-03YY
PCT-03NYY
特注形状

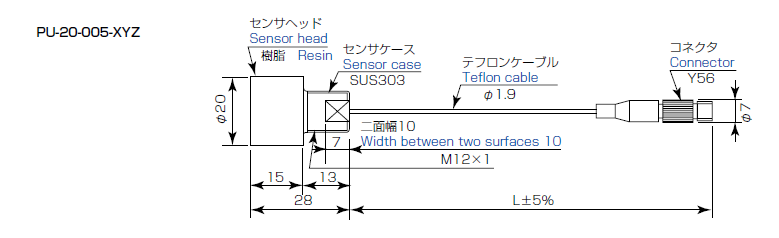

PU-20-005-XYZ

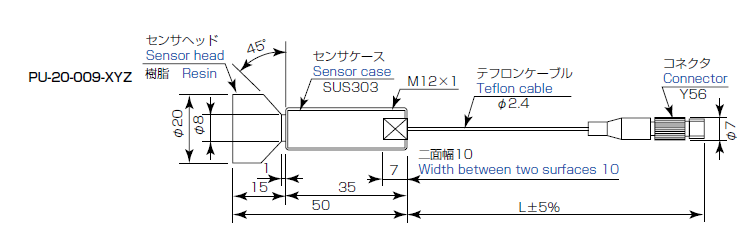

PU-20-009-XYZ
出力特性・直線性

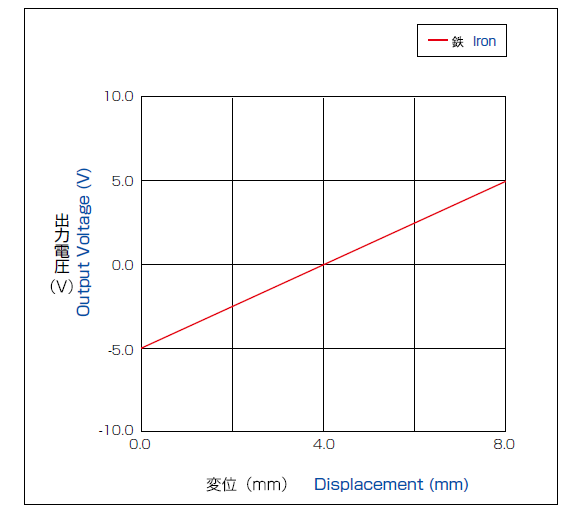

出力特性

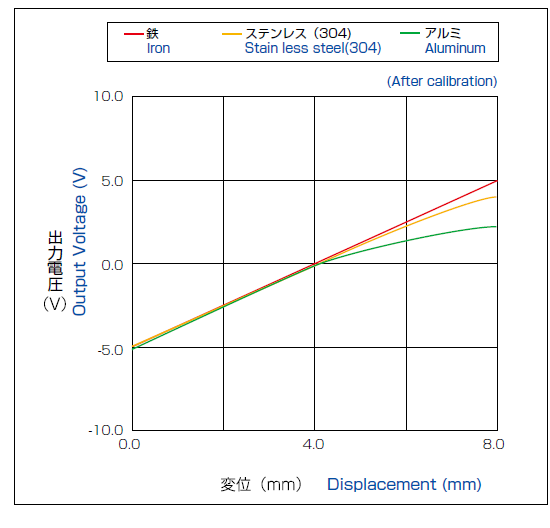

ターゲット材質による直線性の変化(校正後)
