PU-015A
PU-015A型 超小型センサ(Φ1.5)
Φ1.5タイプの小型センサ。センサヘッド部分のみでの製作も可能
センサヘッドφ1.5(ケースネジM3)の超小型センサです。センサ全長のカスタマイズや耐真空・耐水などの対応も可能です。
同シリーズセンサ
PU-01
PU-02A
PU-03A
PU-05
PU-07
PU-09
PU-14
PU-20
PU-30
PU-40
適合変換器
AEC-55
AEC-55MS
AEC-55HFL
特長・特注仕様
超小型センサ。
耐真空・耐水タイプなど製作いたします。
センサ全長などご希望の寸法で製作可能。
Φ2.7×7㎜シールドタイプ実績あり。
センサヘッド部のみタイプあり
PU-015A センサ仕様
| 適合変換器 | AEC-55015 | AEC-55MS-SA | AEC-55015HFL |
| 測定範囲 | 0～0.3㎜(α0:0㎜) | 0～0.3㎜(α0:0㎜) | 0～0.3㎜(α0:0㎜) |
| 出力 | 0～3V(0.1mm/V) | 0～3V(0.1mm/V) | 0～3V(0.1mm/V) |
| 分解能 | 0.25μm | 0.6μm | 0.8μm |
| 直線性 | ±1.7%以内(フルスケールに対し) | ±1.7%以内(フルスケールに対し) | ±1.7%以内(フルスケールに対し) |
| 使用温度範囲 | -20℃～＋180℃ | -20℃～＋180℃ | -20℃～＋180℃ |
| 温度特性※ | -20℃～0℃の変化で±0.9μm/℃、0℃～＋180℃の変化で±0.7μm/℃ | -20℃～0℃の変化で±0.9μm/℃、0℃～＋180℃の変化で±0.7μm/℃ | -20℃～0℃の変化で±0.9μm/℃、0℃～＋180℃の変化で±0.7μm/℃ |
| 締付トルク | 0.17N・m | 0.17N・m | 0.17N・m |
| 重量 | 約5.3g | 約5.3g | 約5.3g |
※上記温度特性は参考値となります。

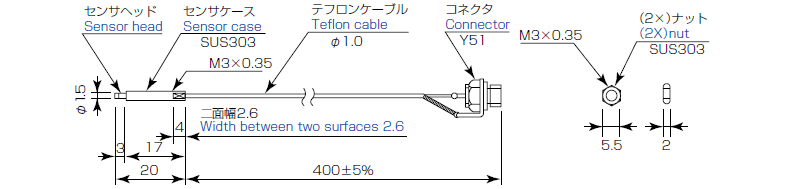

外観寸法
PU-015A
構成
標準適合ケーブル
PC-03YY
PCT-03NYY
特注形状

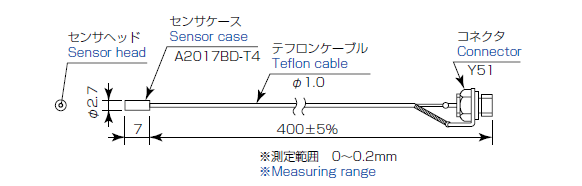

PU-015SA

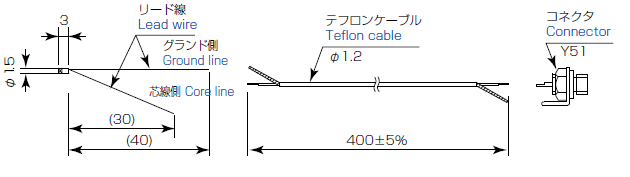

PU-015-3
出力特性・直線性

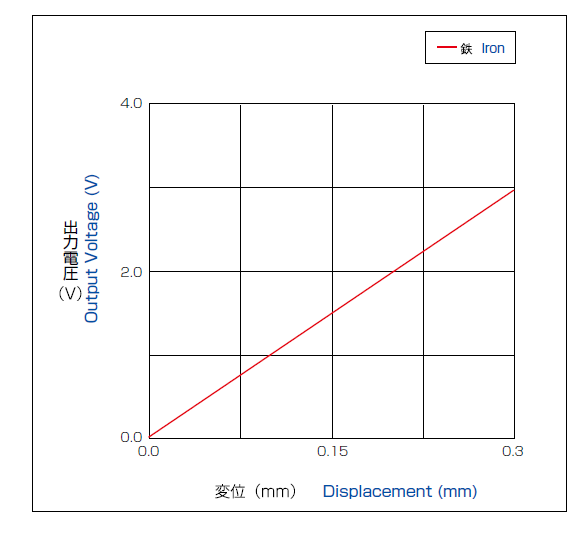

出力特性

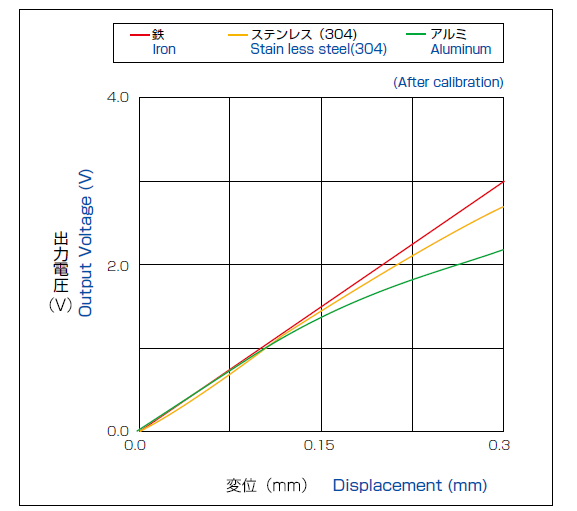

ターゲット材質による直線性の変化(校正後)
