PU-30
PU-30型 φ30タイプ。フレキシブルアーマー付きケーブルも製作可
φ30タイプの渦電流センサ。センサヘッド部分のみでの製作も可能です。
センサヘッドφ30(ケースネジM12)タイプのセンサです。ケーブル部にフレキシブルアーマーを備えたタイプも実績あり。
同シリーズセンサ
PU-01
PU-015A
PU-02A
PU-03A
PU-05
PU-07
PU-09
PU-14
PU-20
PU-40
適合変換器
AEC-55
AEC-55MS
AEC-55HFL
特長・特注仕様
耐圧・耐真空・耐水タイプなど製作します。
センサ全長などご希望の寸法で製作可。
フレキシブルアーマーケーブル付きも製作可
PU-30 センサ仕様
| 適合変換器 | AEC-5530 | AEC-55MS-Z |
| 測定範囲 | 0～12㎜(α0:0.6㎜) | 0～12㎜(α0:0.6㎜) |
| 出力 | ±5V(1.2mm/V) | ±5V(1.2mm/V) |
| 分解能 | 2μm | 4μm |
| 直線性 | 1.2～10.8㎜まで±0.5%/FS その他3% | 1.2～10.8㎜まで±0.5%/FS その他3% |
| 使用温度範囲 | -20℃～＋120℃ | -20℃～＋120℃ |
| 温度特性※ | -20℃～＋120℃の変化で±6μm/℃ | -20℃～＋120℃の変化で±6μm/℃ |
| 締付トルク | 18.5N・m | 18.5N・m |
| 重量 | 約92g | 約92g |
※上記温度特性は参考値となります。

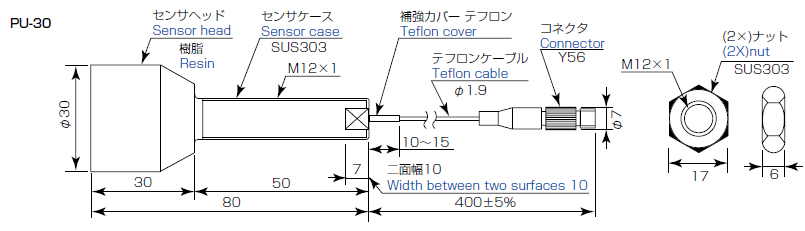

外観寸法
PU-30
構成
標準適合ケーブル
PC-03YY
PCT-03NYY
特注形状

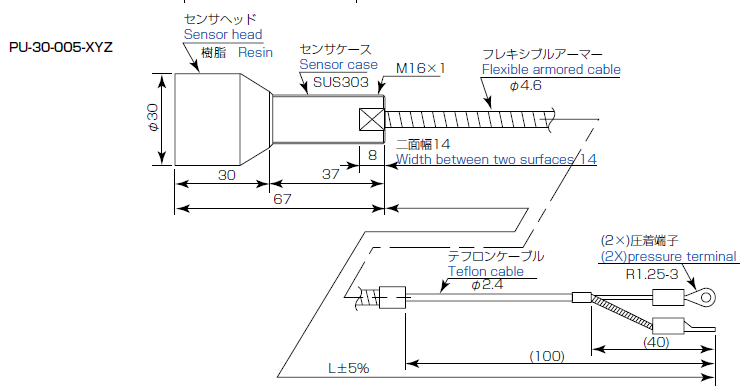

PU-30-005-XYZ

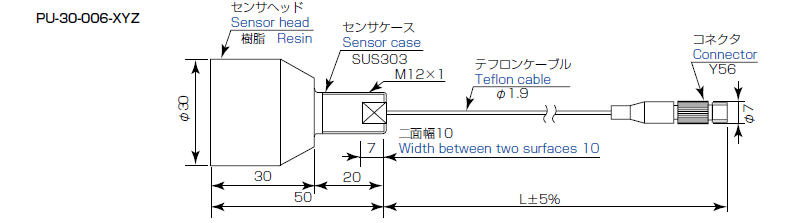

PU-30-006-XYZ
出力特性・直線性

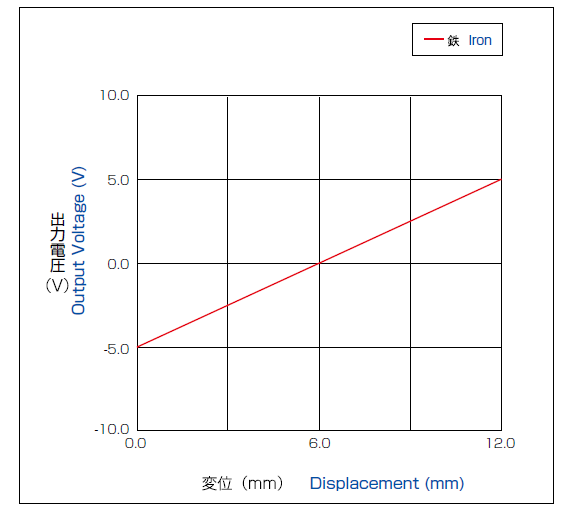

出力特性

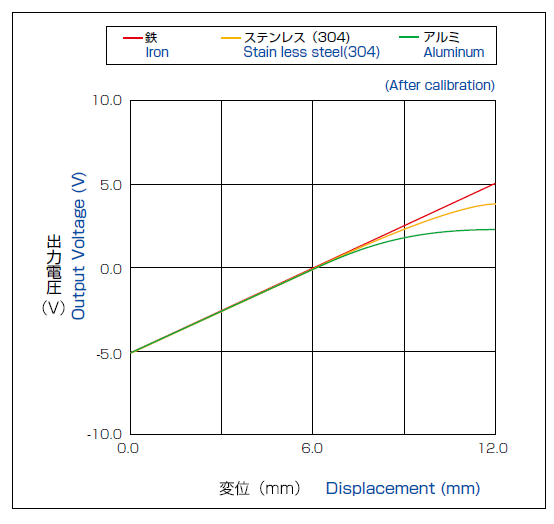

ターゲット材質による直線性の変化(校正後)
