PU-02A
PU-02A型 φ2タイプ。特注形状製作可能
φ2タイプの小型センサ。カスタマイズで最薄2㎜の薄型センサも製作可能
センサヘッドφ2(ケースネジM3)のセンサです。耐高温(200℃)対応も可能です。また、薄さを2㎜にした極薄のセンサを含め、センサ全長のカスタマイズも可能です。
同シリーズセンサ
PU-01
PU-015A
PU-03A
PU-05
PU-07
PU-09
PU-14
PU-20
PU-30
PU-40
適合変換器
AEC-55
AEC-55MS
AEC-55HFL
特長・特注仕様
耐高温タイプMax200℃
耐圧・耐真空・耐水タイプなど製作します。
センサ全長などご希望の寸法で製作可
センサヘッド部のみのタイプ製作可
厚さ2㎜、薄型センサ製作可(ケーブル横出し)
PU-02A センサ仕様
| 適合変換器 | AEC-5502A | AEC-55MS-SA | AEC-5502AHFL |
| 測定範囲 | 0～0.5㎜(α0:0㎜) | 0～0.5㎜(α0:0㎜) | 0～0.5㎜(α0:0㎜) |
| 出力 | 0～2.5V(0.2mm/V) | 0～2.5V(0.2mm/V) | 0～2.5V(0.2mm/V) |
| 分解能 | 0.3μm | 0.8μm | 0.8μm |
| 直線性 | ±2%以内(フルスケールに対し) | ±2%以内(フルスケールに対し) | ±2%以内(フルスケールに対し) |
| 使用温度範囲 | -20℃～＋180℃ | -20℃～＋180℃ | -20℃～＋180℃ |
| 温度特性※ | -20℃～0℃の変化で±1.5μm/℃、0℃～＋180℃の変化で±0.9μm/℃ | -20℃～0℃の変化で±1.5μm/℃、0℃～＋180℃の変化で±0.9μm/℃ | -20℃～0℃の変化で±1.5μm/℃、0℃～＋180℃の変化で±0.9μm/℃ |
| 締付トルク | 0.17N・m | 0.17N・m | 0.17N・m |
| 重量 | 約6.8g | 約6.8g | 約6.8g |
※上記温度特性は参考値となります。

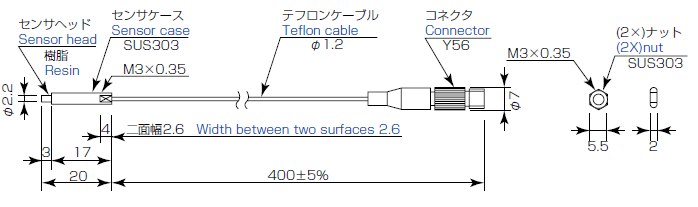

外観寸法
PU-02A
構成
標準適合ケーブル
PC-03YY
PCT-03NYY
特注形状

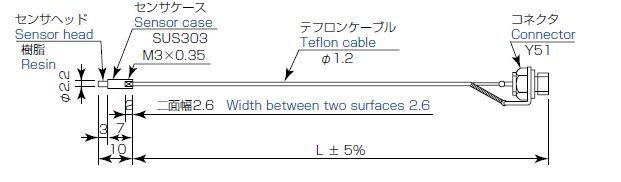

PU-02A-001-XYZ

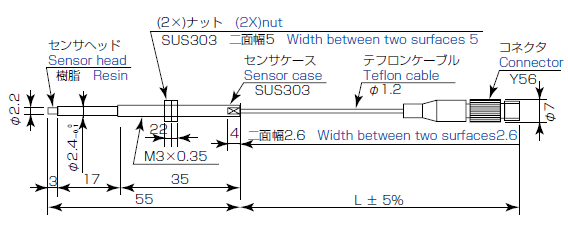

PU-02A-027-XYZ
出力特性・直線性

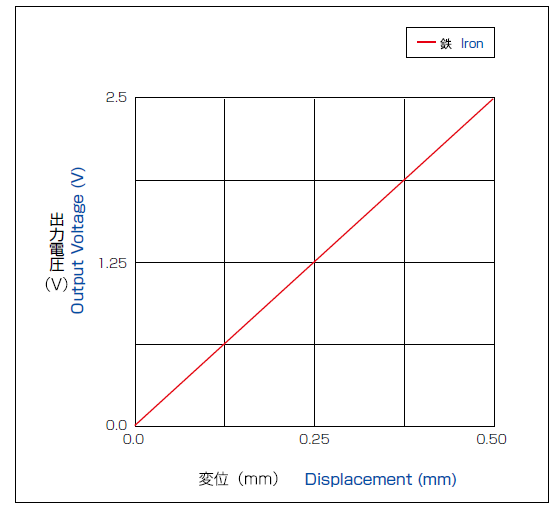

出力特性

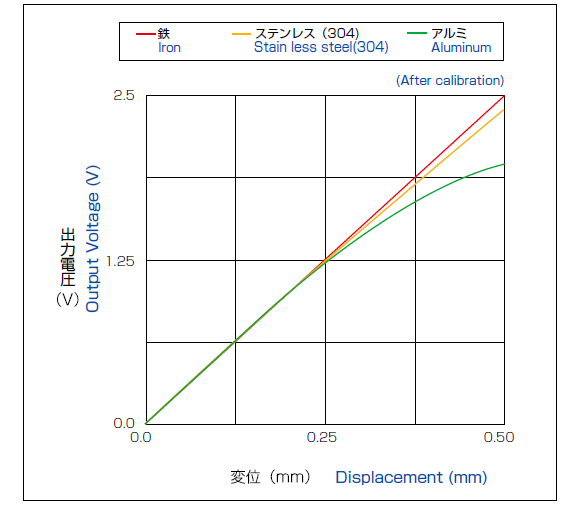

ターゲット材質による直線性の変化(校正後)
