PU-40

PU-40型 φ40タイプ。センサヘッド部のみのタイプも製作可

PU-40
PU-40

Φ40タイプの渦電流センサです。ヘッドのみ形状の製作が可能です。

センサヘッドφ40(ケースネジM12)のセンサです。特殊形状でセンサヘッドのみかつヘッドに穴をあけ直接ねじ止めをする形状も製作可能です。

同シリーズセンサ

適合変換器

特長・特注仕様

耐圧・耐真空・耐水タイプなど製作します。


センサ全長などご希望の寸法で製作可。


センサヘッド部のみのタイプ製作可。

PU-40 センサ仕様

適合変換器AEC-5540AEC-55MS-Z
測定範囲0~16㎜(α0:0.8㎜)0~16㎜(α0:0.8㎜)
出力±5V(1.6mm/V)±5V(1.6mm/V)
分解能3μm6μm
直線性1.6~14.4㎜まで±0.5%/FS その他3%1.6~14.4㎜まで±0.5%/FS その他3%
使用温度範囲-20℃~+120℃-20℃~+120℃
温度特性※-20℃~+120℃の変化で±8μm/℃-20℃~+120℃の変化で±8μm/℃
締付トルク18.5N・m18.5N・m
重量約127g約127g
※上記温度特性は参考値となります。

外観寸法

PU-40

PU-40

構成

構成

標準適合ケーブル

PC-03YY

PC-03YY

PCT-03NYY

PCT-03NYY

特注形状

PU-40-003-XYZ

PU-40-003-XYZ

PU-40-007-XYZ

PU-40-007-XYZ

出力特性・直線性

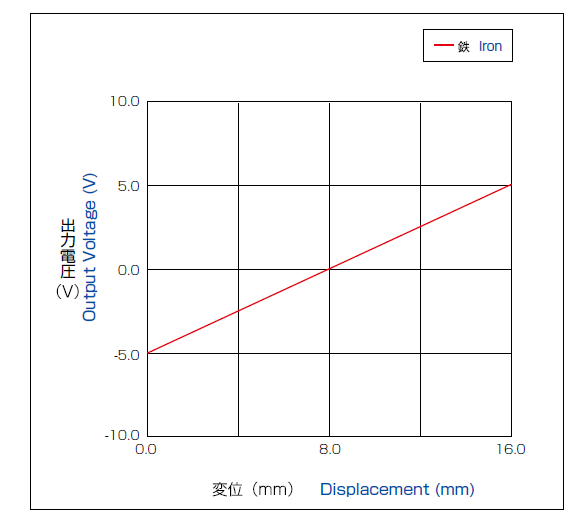

出力特性
出力特性・直線性

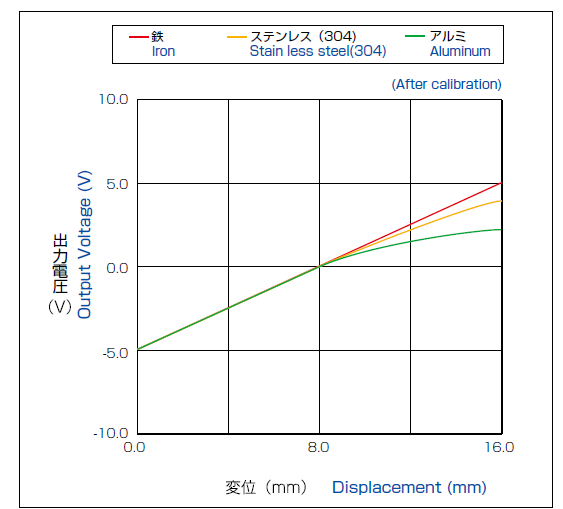

ターゲット材質による直線性の変化(校正後)
