PU-07

PU-07型 φ7タイプ。耐圧・耐水・耐真空製作可能

PU-07
PU-07

φ7タイプの渦電流センサ。シールドタイプ製作も可能

センサヘッドφ7(ケースネジM10)のセンサです。耐圧・耐水・耐真空タイプへの対応が可能。形状のカスタマイズも可能です。

同シリーズセンサ

適合変換器

特長・特注仕様

耐高温タイプMax150℃


耐圧・耐真空・耐水タイプなど製作します。


センサ全長などご希望の寸法で製作可。


センサヘッド部のみのタイプ製作可。


シールドタイプ製作可


PU-07 センサ仕様

適合変換器AEC-5507AEC-55MS-M
測定範囲0~3㎜(α0:0.1㎜)0~3㎜(α0:0.1㎜)
出力±5V(0.3mm/V)±5V(0.3mm/V)
分解能0.4μm0.9μm
直線性0.3~2.7㎜まで±0.5%/FS その他3%0.3~2.7㎜まで±0.5%/FS その他3%
使用温度範囲-20℃~+120℃-20℃~+120℃
温度特性※-20℃~+120℃の変化で±1.5μm/℃-20℃~+120℃の変化で±1.5μm/℃
締付トルク8.85N・m8.85N・m
重量約30g約30g
※上記温度特性は参考値となります。

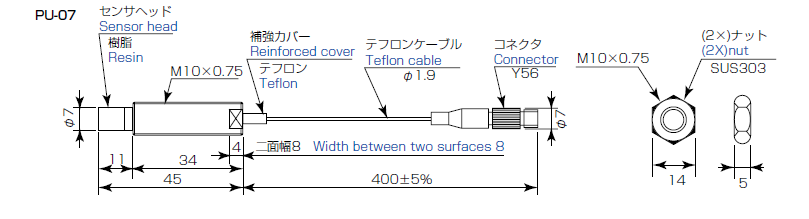

外観寸法

PU-07

PU-07

構成

構成

標準適合ケーブル

PC-03YY

PC-03YY

PCT-03NYY

PCT-03NYY

特注形状

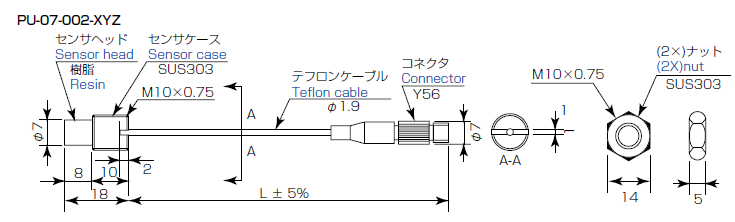

PU-07-002-XYZ

PU-07-002-XYZ

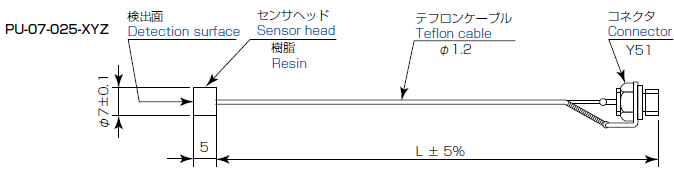

PU-07-025-XYZ

PU-07-025-XYZ

出力特性・直線性

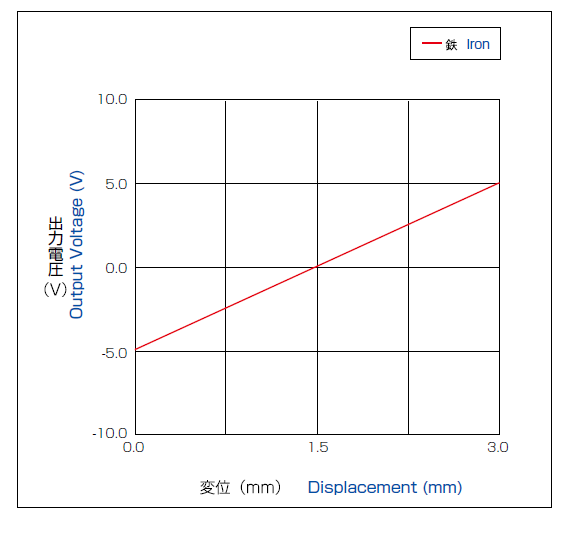

出力特性
出力特性・直線性

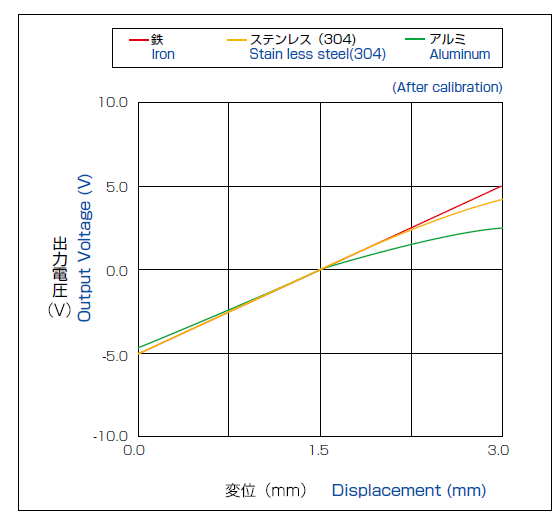

ターゲット材質による直線性の変化(校正後)
