ギャップセンサQ&A 【センサ設置の周囲状況について】

センサ設置時の周囲状況についてのQ＆Aをご紹介いたします。ご使用の際のご参考になれば幸いです。

ギャップセンサQ&A 【センサ設置の周囲状況について】

Q：センサを金属部分に埋め込んで使用したいのですが、問題ありませんか？

A：センサの周囲に金属が近接している場合や金属部分に埋め込んで使用される場合、測定に影響を与えますので、

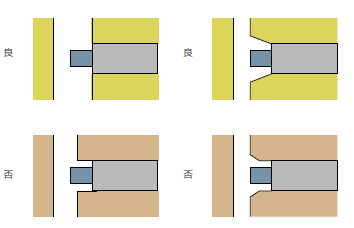

下図のように金属部をセンサから十分離すようにして下さい。

推奨の空間としましては、下図のように、径方向にセンサ径aの3倍、深さとしてセンサ径a分となります。










上記は弊社WEBサイトの技術情報のページでもご確認頂けます。
技術情報はこちら

なお、弊社ラインアップのPFシリーズはセンサ外周を金属シールドしておりますので、上記の空間を考慮せず、
センサネジ径の穴サイズで取り付けられます。








左からPF-02(測長0.5mm),PF-03(測長1mm),PF-05(測長1.6mm)
PFセンサの詳細はこちら


また、下写真のようにPFシリーズ以外でも金属シールドした特注センサの製作も承っております。
（注：センサ径が大きくなります）

特注センサご要望の際はご相談ください。
