ギャップセンサ【相互干渉とその対策】

複数chのセンサを用いて同時に計測を実施する場合、センサを近接して取りつけますと、
互いに干渉して測定結果に誤差を生じることがあります。
今回はセンサの相互干渉とその対策についてご説明いたします。

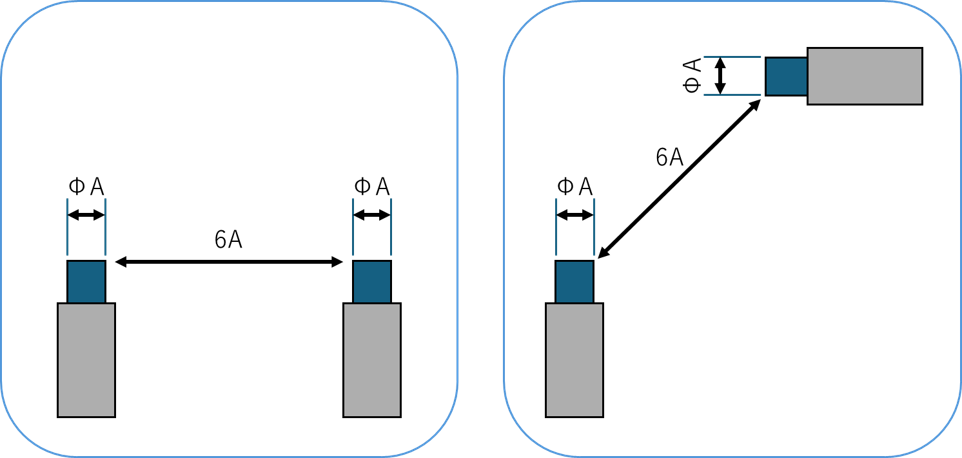

・標準品を使用する場合



設置の際にセンサ径の6倍以上の距離を離すことで、相互干渉を防ぐことができます。
たとえばPU-05を使用する場合、センサ径はφ5ですので、6倍の30mmを離すことが必要になります。

（センサの中心間の距離ではなく、センサヘッドの端部間の距離である点にご注意ください。）

上記よりも近接した位置に複数のセンサを設置したい場合は、干渉低減仕様品のご使用を推奨いたします。

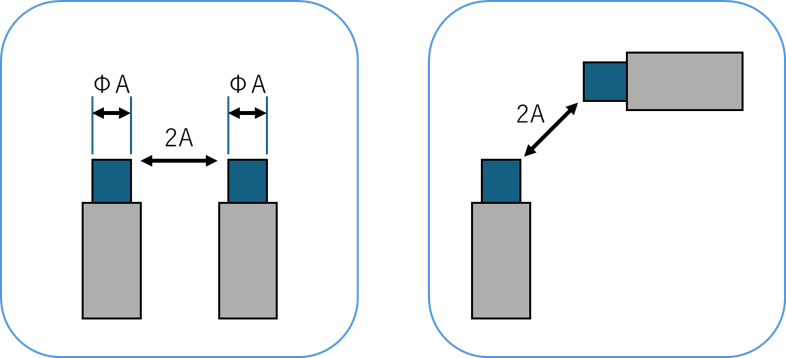

・干渉低減仕様品を使用する場合



センサ径の6倍以内の距離でセンサを使用したい場合には変換器の改造が有効です。
片側の変換器を干渉低減仕様へ改造することで、センサ径の2倍の距離まで近接して使用することが可能になります。

たとえばPU-05を使用する場合、センサ径はφ5ですので、10mmの距離で使用することが可能です。
（改造を施すのは片側の変換器のみである点にご注意ください。）



今回はセンサの相互干渉および対策品についてご紹介いたしました。
干渉対策品をご希望の場合は、お見積の際にご相談をいただけますと幸いです。

また弊社では、お手持ちの変換器の改造も有償で承っております。
(改造を施した変換器には特注型番(枝番号)が付与されます。）

今後のご計測の選択肢として、ご参考としていただけますと幸いです。


その他、弊社HPではギャップセンサに関する様々な技術情報を掲載しております。
是非そちらも併せてご覧くださいませ。
